Kupfer- und nickelgelötete Plattenwärmetauscher / Brazed Plate Heat Exchanger

EWT-B3-12


 Plattenwärmetauscher B3-12

Plattenmaterial: WNr. 1.4301; AISI 304 (V2A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 191 mm x 73 mm
Anschlüsse:   2 x G 1/2" AG und 2 x G 3/4" AG / flachdichtend
 *4 x G 3/4" AG / flachdichtend
Max. Betriebsdruck:

30 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:
  6 * 0,05 m² 0,5 kg 21+20 mm 2-5 Werktage  39,00 ¤
12 0,12 m² 0,9 kg 34+20 mm 2-5 Werktage  69,00 ¤
20 0,22 m² 1,3 kg 52+20 mm 2-5 Werktage  84,00 ¤
30 0,34 m² 1,7 kg 74+20 mm 2-5 Werktage  99,00 ¤
50 0,58 m² 2,6 kg 119+20 mm 2-5 Werktage 129,00 ¤

Substitut für Kaori K025 - 205mm x 73mm / K030 - 194mm x 80mm; Baode BL14 - 206mm x 76mm; Zilmet ZB10 - 190mm x 77mm
Swep B5 - 187mm x 72mm; Alfa Laval AC16 - 210mm x 74mm / APX10/APX14 190mm x 76mm, CB14 208mm x 78mm; GEA GBH 100


EWT-N4-10
Nickelgelöteter Plattenwärmetauscher
Geeignet für VE-Wasser,  Ammoniak - NH3, verzinkte Rohrleitungen, Laser-Kühlung






Plattenmaterial: WNr. 1.4401; AISI 316 (V4A)
Lotmaterial: Nickel
Länge x Breite: 194 mm x 80 mm
Anschlüsse:   4 x G 3/4" AG / flachdichtend
Max. Betriebsdruck:

10 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

10

0,09 m²

1,30 kg

33+27 mm

2-5 Werktage


 194,00 ¤
20 0,21 m² 1,80 kg 55+27 mm 2-5 Werktage  245,00 ¤
30 0,33 m² 2,30 kg 77+27 mm 2-5 Werktage  320,00 ¤
50 0,56 m² 3,30 kg 114+27 mm 2-5 Werktage  480,00 ¤

Substitut für Kaori K025 - 205mm x 73mm / K030 - 194mm x 80mm; Baode BL14 - 206mm x 76mm; Zilmet ZB10 - 190mm x 77mm
Swep B5 - 187mm x 72mm; Alfa Laval AC16 - 210mm x 74mm / APX10 / APX14 190mm x 76mm


EWT-B3-23



 Plattenwärmetauscher B3-23

Plattenmaterial: WNr. 1.4301; AISI 304 (V2A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 315 mm x 73 mm
Anschlüsse:   2 x G 1/2" AG und 2 x G 1" AG / flachdichtend
Max. Betriebsdruck:

30 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

3
0

0,64 m²

2,5 kg

74+20 mm

2-5 Werktage


133,50 ¤
40 0,87 m² 3,2 kg 97+20 mm 2-5 Werktage 155,00 ¤
50 1,10 m² 3,9 kg 119+20 mm 2-5 Werktage 174,00 ¤

Substitut für Kaori K040 - 311mm x 73mm; Baode BL20 - 310mm x 76mm; Zilmet ZB30 - 315mm x 78mm
Swep B8 - 310mm x 72mm; Alfa Laval AC18 / CB18 - 316mm x 74mm; GEA GBH 220


EWT-WP-23
Für Split Klima Geräte und Wärmepumpe


 Plattenwärmetauscher Split Klima
Optimiert für R404A, R407C,
R410A und R507









Plattenmaterial: WNr. 1.4301; AISI 304 (V2A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 315 mm x 73 mm
Anschlüsse:   F1: 3/8 Zoll Bördelanschluss
F3: 1/2 Zoll Bördellanschluss
F2 und F4: G 3/4 " AG / flachdichtend
Max. Betriebsdruck:

45 bar
Nach Richtlinie 97/23EG 30 bar

 Platten: Fläche / BTU: Lieferzeit*: Stückzahl: Preis:

3
0

 0,64 m² /  bis 10.000 BTU / 3 kW

2-5 Werktage


146,00 ¤
40  0,87 m² /  bis 14.000 BTU / 4,5 kW 2-5 Werktage 164,00 ¤
50 1,10 m² /  bis 18.000 BTU / 6 kW 2-5 Werktage 182,00 ¤

Substitut für Kaori K040 - 311mm x 73mm; Baode BL20 - 310mm x 76mm; Zilmet ZB30 - 315mm x 78mm
Swep B8 - 310mm x 72mm; Alfa Laval AC18 - 316mm x 74mm; GEA GBH 220

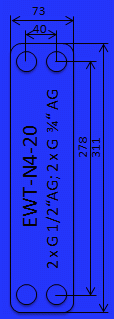

EWT-N4-20
Nickelgelöteter Plattenwärmetauscher
Geeignet für VE-Wasser,  Ammoniak - NH3, verzinkte Rohrleitungen, Laser-Kühlung


Plattenmaterial: WNr. 1.4401; AISI 316 (V4A)
Lotmaterial: Nickel
Länge x Breite: 311mm x 73 mm
Anschlüsse:   2 x G 3/4" AG und 2 x G 1/2" AG / flachdichtend
Max. Betriebsdruck:

10 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

30

0,55 m²

 3,42 kg

78+20 mm

2-5 Werktage


 439,00 ¤
40 0,74 m²  4,23 kg 101+20 mm 8-12 Wochen  499,00 ¤
50 0,94 m²  5,04 kg 124+20 mm 2-5 Werktage  584,00 ¤

Substitut für Kaori K040 - 311mm x 73mm; Baode BL20 - 310mm x 76mm; Zilmet ZB30 - 315mm x 78mm
Swep B8 - 310mm x 72mm; Alfa Laval AC18 - 316mm x 74mm



EWT-B3-32


Plattenwärmetauscher B3-32
optional mit Isolierschale

Plattenmaterial: WNr. 1.4301; AISI 304 (V2A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 286 mm x 116 mm
Anschlüsse:   4 x G 1" AG / flachdichtend
Max. Betriebsdruck:

30 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

20

0,58 m²

3,9 kg

55+20 mm

2-5 Werktage


199,00 ¤
30 0,90 m² 5,0 kg 77+20 mm 2-5 Werktage 219,00 ¤
40 1,22 m² 6,2 kg 106+20 mm 2-5 Werktage 245,00 ¤
50 1,54 m² 7,5 kg 124+20 mm 2-5 Werktage 296,50 ¤

Substitut für Kaori K050 - 306mm x 106mm; Baode BL26 - 310mm x 111mm; Zilmet ZB35 - 310mm x 112mm
Swep B10T - 289mm x 119mm / B12 - 287mm x 117mm; Alfa Laval AC30 / CB30 - 325mm x 95mm; CB26/CB27 310mm x 112mm;
Cetepac 410 310mm x 111mm; GEA GBH 400


EWT-B4-32
V4A - Plattenwärmetauscher mit erhöhter Korrosionsbeständigkeit




optional mit Isolierschale

Plattenmaterial: WNr. 1.4401; AISI 316 (V4A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 286 mm x 116 mm
Anschlüsse:   4 x G 1" AG / flachdichtend
Max. Betriebsdruck:

30 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

20

0,58 m²

3,9 kg

55+20 mm

2-5 Werktage


299,00 ¤
30 0,90 m² 5,0 kg 77+20 mm 2-5 Werktage 349,00 ¤
40 1,22 m² 6,2 kg 106+20 mm 2-5 Werktage 399,00 ¤
50 1,54 m² 7,5 kg 124+20 mm 2-5 Werktage 449,00 ¤

Substitut für Kaori K050 - 306mm x 106mm; Baode BL26 - 310mm x 111mm; Zilmet ZB35 - 310mm x 112mm
Swep B10T - 289mm x 119mm / B12 - 287mm x 117mm; Alfa Laval AC30 / CB30 - 325mm x 95mm; Cetepac 410 310mm x 111mm



EWT-N4-30
Nickelgelöteter Plattenwärmetauscher
Geeignet für VE-Wasser,  Ammoniak - NH3, verzinkte Rohrleitungen, Laser-Kühlung



Plattenmaterial: WNr. 1.4401; AISI 316 (V4A)
Lotmaterial: Nickel
Länge x Breite: 306 mm x 106 mm
Anschlüsse:   4 x G 1" AG  / flachdichtend
Max. Betriebsdruck:

10 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

30

0,71 m²

6,5 kg

82+27 mm

2-5 Werktage


 569,00 ¤
40 0,97 m² 7,5 kg 106+27 mm 8-12 Wochen  620,00 ¤
50 1,22 m² 8,5 kg 130+27 mm     4 Wochen  694,00 ¤

Substitut für Kaori K025 - 205mm x 73mm / K030 - 194mm x 80mm; Baode BL14 - 206mm x 76mm; Zilmet ZB10 - 190mm x 77mm
Swep B5 - 187mm x 72mm; Alfa Laval AC16 - 210mm x 74mm / APX10 / APX14 190mm x 76mm




EWT-WP-52
Für Split Klima Geräte und Wärmepumpe

 Plattenwärmetauscher Split Klima





Optimiert für
R404A
R407C
R410A
R507

Plattenmaterial: WNr. 1.4301; AISI 304 (V2A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 526 mm x 112 mm
Anschlüsse:   F1: 5/8 Zoll Bördelanschluss
F3: 3/8 Zoll Bördellanschluss
F2 und F4: G 1 " AG / flachdichtend
Max. Betriebsdruck: 45 bar
Nach Richtlinie 97/23EG 30 bar


 Platten: Fläche / Leistung Wärmepumpe: Höhe: Lieferzeit*: Stückzahl: Preis:

2
0

0,94 m² / bis ca.  8 kW

55+20 mm

2-5 Werktage


284,00 ¤
30 1,46 m² / bis ca. 12 kW 77+20 mm 2-5 Werktage 337,00 ¤
40 1,98 m² / bis ca. 16 kW 106+20 mm 2-5 Werktage 396,00 ¤
50 2,50 m² / bis ca. 20 kW 124+20 mm 2-5 Werktage 459,00 ¤

Substitut für Kaori K095 - 522mm x 106mm / K105 - 504mm x 124mm; Baode BL50 - 526mm x 111mm; Zilmet ZB60 - 525mm x 119mm
Swep B28 - 526mm x 119mm; Alfa Laval AC70 - 526mm x 112mm / CB60/CB51/CB52 - 527mm x 113mm,
Alfa Laval ACH50 ACH70 für Mitsubishi ZUBADAN/Power Inverter; Cetepac 415 526mm x 111mm; GEA GBH 500



EWT-B3-60




Sonderangebot

Plattenwärmetauscger B3-60 mit Isolierschale
optional mit Isolierschale

Plattenmaterial: WNr. 1.4301; AISI 304 (V2A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 529 mm x 124 mm
Anschlüsse:   4 x G 1,5" AG / flachdichtend
Max. Betriebsdruck:

30 bar

Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

2
0

1,08 m²

8,3 kg

59+20 mm

2-5 Werktage


        319,00 ¤
30 1,68 m² 10,8 kg 79+20 mm 2-5 Werktage 449,-  349,00 ¤
40 2,28 m² 13,4 kg 116+20 mm 2-5 Werktage 519,-  449,00 ¤
50 2,88 m² 16,0 kg 130+20 mm 2-5 Werktage 599,-  544,00 ¤
60 3,48 m² 18,6 kg 150+20 mm 2-5 Werktage 759,-  624,00 ¤

Substitut für Kaori K095 - 522mm x 106mm / K105 - 504mm x 124mm; Baode BL50 - 526mm x 111mm; Zilmet ZB60 - 525mm x 119mm
Swep B28 - 526mm x 119mm; Alfa Laval CB62 - 531mm x 115mm; GEA GBH 500



EWT-B4-60

Plattenwärmetauscher mit erhöhter Korrosionsbeständigkeit

Plattenwärmetauscger B3-60 mit Isolierschale
optional mit Isolierschale

Plattenmaterial: WNr. 1.4401; AISI 316 (V4A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 529 mm x 124 mm
Anschlüsse:   4 x G 1,5" AG / flachdichtend
Max. Betriebsdruck:

30 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

3
0

1,68 m²

10,8 kg

79+20 mm

2-5 Werktage


504,00 ¤
40 2,28 m² 13,4 kg 116+20 mm 2-5 Werktage 649,00 ¤
50 2,88 m² 16,0 kg 130+20 mm 2-5 Werktage 739,00 ¤
60 3,48 m² 18,6 kg 150+20 mm 2-5 Werktage 884,00 ¤

Substitut für Kaori K095 - 522mm x 106mm / K105 - 504mm x 124mm; Baode BL50 - 526mm x 111mm; Zilmet ZB60 - 525mm x 119mm
Swep B28 - 526mm x 119mm; Alfa Laval CB62 - 531mm x 115mm; GEA GBH 500

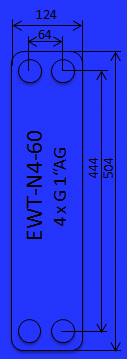

EWT-N4-60

Nickelgelöteter Plattenwärmetauscher
Geeignet für VE-Wasser,  Ammoniak - NH3, verzinkte Rohrleitungen, Laser-Kühlung


 Plattenwärmetauscher B3-60 (Substitut CB62)


Plattenmaterial: WNr. 1.4401; AISI 316 (V4A)
Lotmaterial: Nickel
Länge x Breite: 504 mm x 124 mm
Anschlüsse:   4 x G 1" AG / flachdichtend
Max. Betriebsdruck:

10 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

3
0

1,49 m²

11,9 kg

 82+27 mm

2-5 Werktage


  989,00 ¤
40 2,03 m² 14,6 kg 106+27 mm 8-12 Wochen 1340,00 ¤
50 2,56 m² 17,4 kg 130+27mm     4   Wochen 1620,00 ¤
60 3,09 m² 20,1 kg 154+27 mm 8-12 Wochen 1840,00 ¤

Substitut für Kaori K095 - 522mm x 106mm / K105 - 504mm x 124mm; Baode BL50 - 526mm x 111mm; Zilmet ZB60 - 525mm x 119mm
Swep B28 - 526mm x 119mm; Alfa Laval CB62 - 531mm x 115mm




EWT-WP-60


 Plattenwärmetauscher Wärmepumpe



Sonderangebot

Empfohlen für Wärmepumpen



Technische Zeichnung

Plattenmaterial: WNr. 1.4301; AISI 304 (V2A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 529 mm x 124 mm
Anschlüsse:   F1: 16mm Lot, F2: G 1" AG,
F3: 28mm Lot, F4: G 1" AG
Max. Betriebsdruck: 45 bar
Nach Richtlinie 97/23EG 30 bar
 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

4
0

2,28 m²

13,4 kg

136 mm

2-5 Werktage


519,-  459,00 ¤
50 2,88 m² 16,0 kg 160 mm 2-5 Werktage 599,-  496,00 ¤
60 3,48 m² 18,6 kg 184 mm 2-5 Werktage 759,-  582,00 ¤

Substitut für Kaori K095 - 522mm x 106mm / K105 - 504mm x 124mm; Baode BL50 - 526mm x 111mm; Zilmet ZB60 - 525mm x 119mm
Swep B28 - 526mm x 119mm; Alfa Laval CB62 - 531mm x 115mm, ACH50 ACH70 für Mitsubishi ZUBADAN/Power Inverter


EWT-BL-95B


 Plattenwärmetauscher BL 95, Substitut Alfa Laval CB76 CB77

Plattenmaterial: AISI 316L (V4A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 616 mm x 191 mm
Anschlüsse:   4 x G 2" AG / flachdichtend
Max. Betriebsdruck:

30 bar

Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

2
0

1,71 m²

14 kg

59+48 mm

2 Wochen


 578,00 ¤
30  2,66 m² 18 kg 84+48 mm 2-5 Werktage  684,00 ¤
40 3,61 m² 22 kg 119+48 mm 2-5 Werktage  769,00 ¤
60 5,51 m²  31 kg 173+48 mm 2-5 Werktage  990,00 ¤
60 Anschlüsse: 2 x G 2" und 2 x G 1 1/2" AG 2-5 Werktage  970,00 ¤
60 Anschlüsse: 2 x G 2 1/2" und 2 x G 2" AG 2-5 Werktage 1040,00 ¤
80 7,41 m²  40 kg 224+48 mm 1 Woche 1305,00 ¤
90  8,36 m²  44 kg 255+48 mm 5-7 Werktage 1480,00 ¤
100 9,31 m²  49 kg 280+48 mm 5-7 Werktage 1540,00 ¤
150  14,06 m²  71 kg 419+48 mm 2 Wochen 2340,00 ¤

Substitut für Kaori K200 - 613mm x 186mm; Baode BL95 - 616mm x 192mm, Alfa Laval CB76 / CB77 618mm x 191mm sowie CB 110;
Cetepac 420 618mm x 191mm



EWT-N4-90

Nickelgelöteter Plattenwärmetauscher
Geeignet für VE-Wasser,  Ammoniak - NH3, verzinkte Rohrleitungen, Laser-Kühlung



Plattenmaterial: WNr. 1.4401; AISI 316 (V4A)
Lotmaterial: Nickel
Länge x Breite: 613 mm x 186 mm
Anschlüsse:   4 x G 2" AG / flachdichtend
Max. Betriebsdruck:

10 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:
60 5,48 m² 31,7 kg 158+27 mm 12 Wochen 2950,00 ¤
70 6,43 m² 35,8 kg 182+27 mm 12 Wochen 3383,00 ¤
80 7,37 m² 39,9 kg 206+27 mm 12 Wochen 3835,00 ¤

Substitut für Kaori K200 - 613mm x 186mm; Baode BL95 - 616mm x 192mm, Alfa Laval CB76/CB77 618mm x 191mm;
Cetepac 420 618mm x 191mm

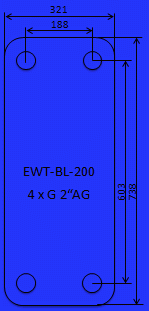

EWT-BL-200


 Plattenwärmetauscher Alfa Laval CB200

Plattenmaterial: AISI 316L (V4A)
Lotmaterial: 99,9 % Kupfer
Länge x Breite: 738 mm x 321 mm
Anschlüsse:   4 x G 2" AG / flachdichtend
Max. Betriebsdruck:

30 bar

 Platten: Fläche: Gewicht: Höhe: Lieferzeit*: Stückzahl: Preis:

4
0

7,40 m²
45 kg
117+48 mm

5-7 Werktage


 1690,00 ¤
62 12,0 m²  63 kg  176+48 mm 5-7 Werktage  2390,00 ¤
80 15,6 m² 81 kg 227+48 mm 2 Wochen  2829,00 ¤
100 19,6 m² 99 kg 282+48 mm 12 Wochen 3229,00 ¤
120 23,6 m² 117 kg 338+48 mm 12 Wochen 3640,00 ¤
Substitut für Kaori Z400 - 751mm x 321mm, Alfa Laval CB200 622mm x 323mm; GEA GBH 900



PUR - Isolierschalen


Plattenwärmetauscher Isolierschale

Material: PUR - Polyurethane (Hartschaum)
Materialstärke: 20 mm
Wärmeleitkoeffizient: 0,029 W / (m*K)
Max. Temp:   130 °C
Fixierung: Passstifte und Klettband
  Innenabmessungen in [mm]
Für Wärmetauscher: L: B: H: Lieferzeit*: Stückzahl: Preis:

EWT-B3-12 mit 20 oder 12 Platten

194

76

61

2-5 Werktage


 20,00 ¤
EWT-B3-12 mit 30 Platten 194  76 83 2-5 Werktage  23,00 ¤
EWT-B3-12 mit 50 Platten 194  76 131 2-5 Werktage  28,00 ¤
EWT-B3-23 mit 40 oder 30 Platten 319  76 106 2-5 Werktage  32,00 ¤
EWT-B3-32 mit 30 oder 20 Platten 295 120 89 2-5 Werktage  35,00 ¤
EWT-B3-32 mit 50 oder 40 Platten 295 120 139 2-5 Werktage  40,00 ¤
EWT-B3-60 mit 30 Platten 536 120 89 2-5 Werktage  49,00 ¤
EWT-B3-60 mit 50 oder 40 Platten 536  120 139 2-5 Werktage  55,00 ¤



Synthese Kautschuk Isolierung
(Platten und Ummantelung grob vor geschnitten)




Material: Hochflexibler geschlossenzelliger synthetischer Kautschuk
Materialstärke: 19 mm
Wärmeleitkoeffizient: 0,038 W / (m*K)
Max. Temp:   -50°C bis zu 105°C
Fixierung: selbstklebende Acrylat Haftkleber Beschichtung

Für Wärmetauscher:       Lieferzeit*: Stückzahl: Preis:
EWT-B3-32 mit 50 Platten       2-5 Werktage   42,00 ¤
EWT-B3-60 mit 60 Platten       2-5 Werktage   58,00 ¤
EWT-BL-95 - bis  60 Platten       2-5 Werktage   74,00 ¤
EWT-BL-95 - bis 100 Platten       2-5 Werktage   84,00 ¤
EWT-BL-95 - bis 150 Platten       2-5 Werktage   94,00 ¤
EWT-BL-200 - bis 60 Platten       2-5 Werktage   98,00 ¤
Snap Off Cutter Messer
Edelstahl Snap-Off Cutter Messer 9 mm
zum Schneiden der Isolierung
      2-5 Werktage 4,50 ¤


3/2-Wege Magnetventil


Material: Duraluminium, Viton
Nennweite: 13 mm
Umgebungstemperatur: - 20°C bis + 60 °C
Medientemperatur.: - 20°C bis 130 °C
Schutzart: IP 54
Anschlüsse: G 3/8" IG
  Lieferzeit*: Stückzahl: Preis:

12 Volt DC

2-5 Werktage


   99,00 ¤

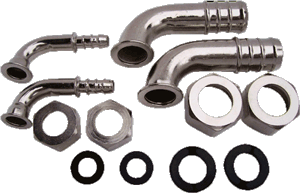

Wärmetauscher Anschlussset für EWT-B3-12
2 x G 1/2" und 2x G 3/4"

Material: Kupfer vernickelt
90° gebogene Anschlüsse mit Überwurfmuttern und Dichtringen
Größenauswahl für Schlauchanschlüsse: Lieferzeit*: Stückzahl: Preis:


2-5 Werktage


 19,90 ¤


*Zwischenverkauf vorbehalten / An Feiertagen und während der Betriebsferien kann es zu Verzögerungen kommen.







Haben sie eine passende Isolierung ausgewählt?
